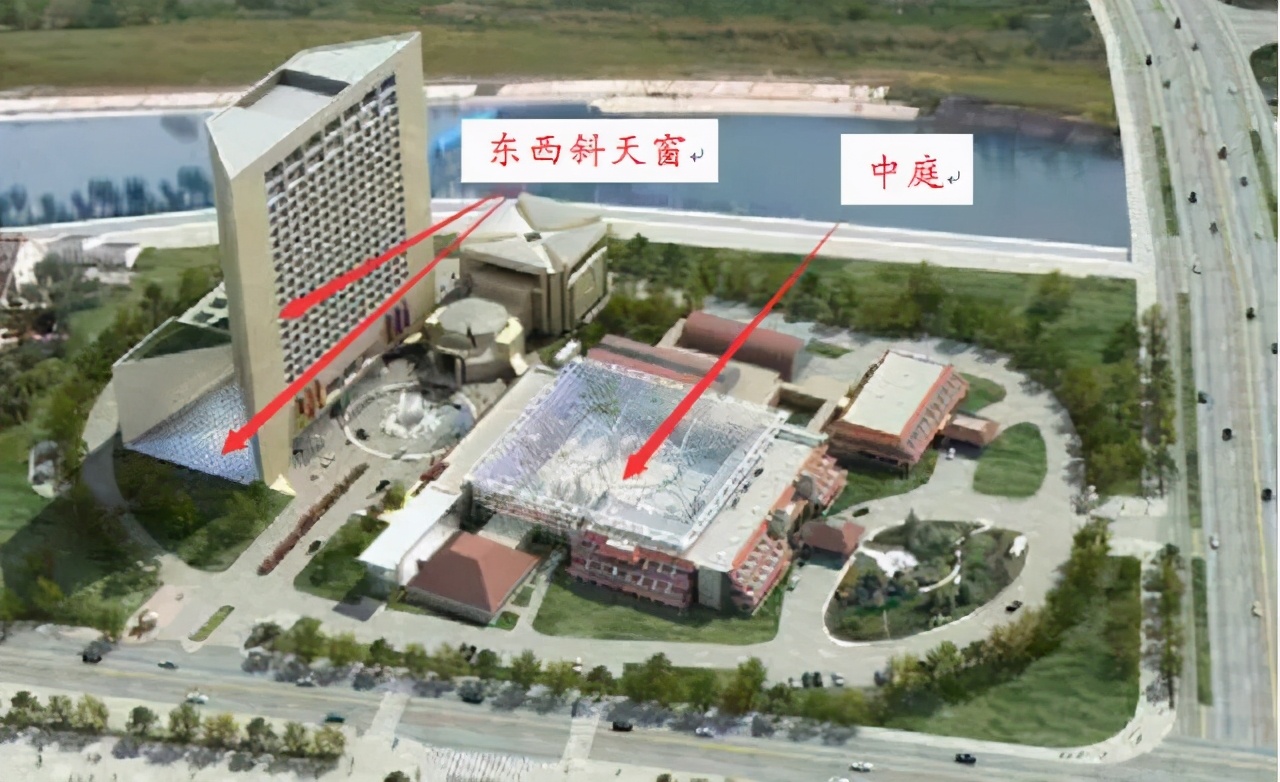

内蒙古玉龙国宾馆建筑及幕墙方案由美国“贝氏设计”及“希文森幕墙顾问”完成，项目大跨度斜天窗与中庭运用钢结构作为受力骨架。喜鹊房屋团队作为钢结构优化领域的专家，在该项目中主要的工作是进行复杂铸钢节点的有限元力学分析。
图1
在我们刚拿到方案的时候，就注意到了入口的那颗斜柱。经过一番了解才知道，原来是结构师由于温度、抗风等综合因素，迫于无奈设置了一颗让建筑师不得不接受的斜柱。
虽然在本项目中我们只是做节点分析的工作，但对于这个问题，我们提出了自己的解决方案：通过优化支座布置，我们给建筑师提供了取消斜柱的力学方案，对此贝氏欣然接受并着手实施！

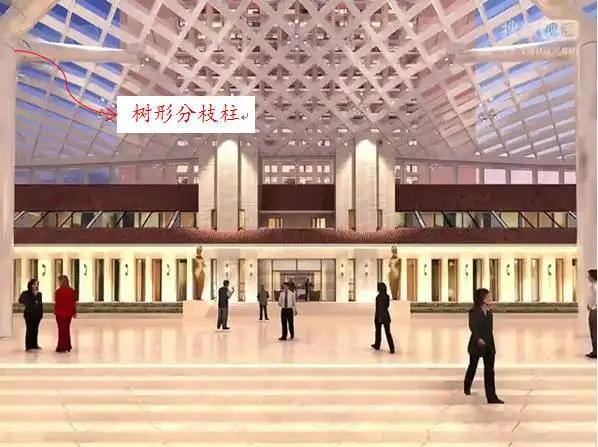

图3 中庭内部视觉效果

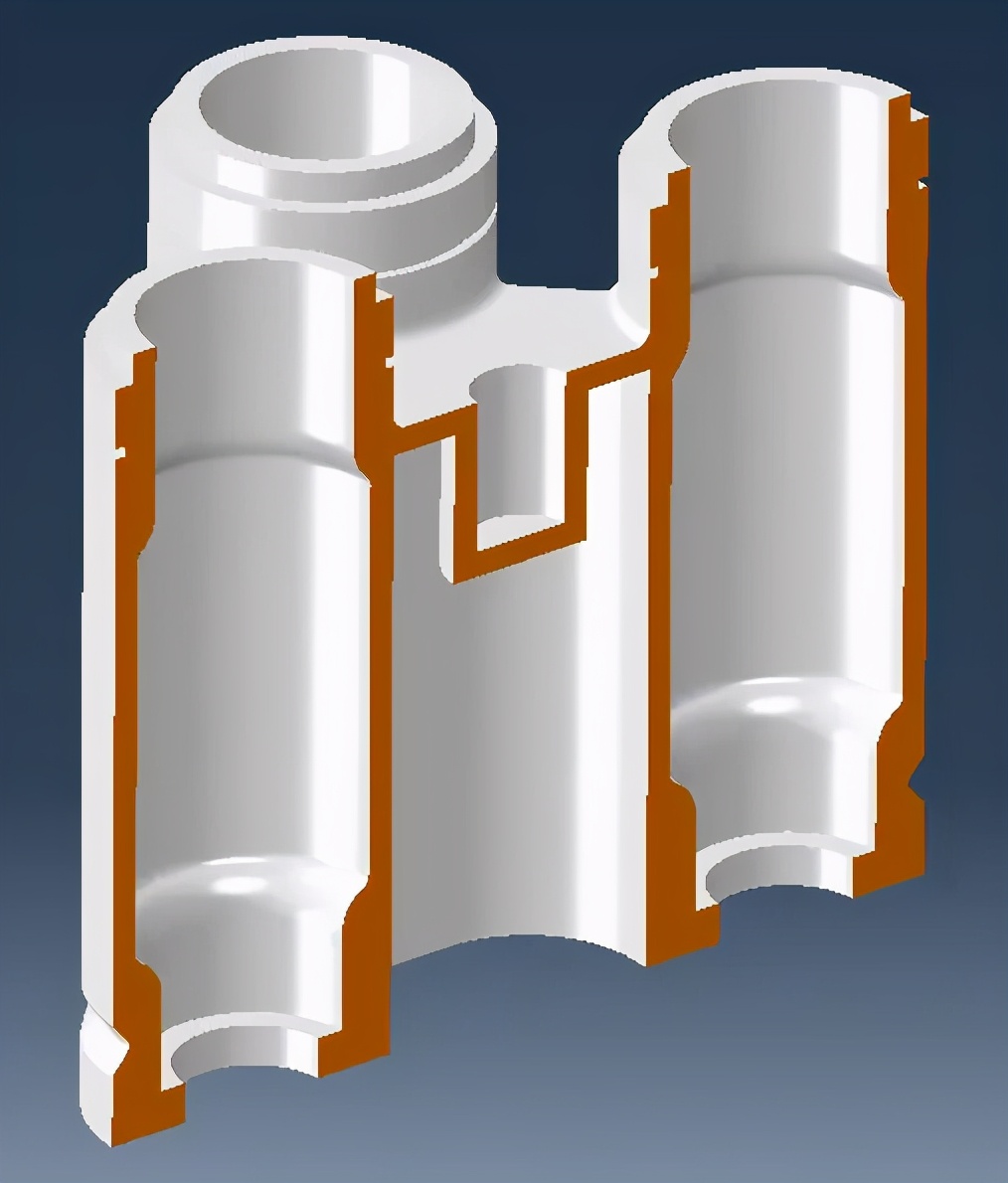

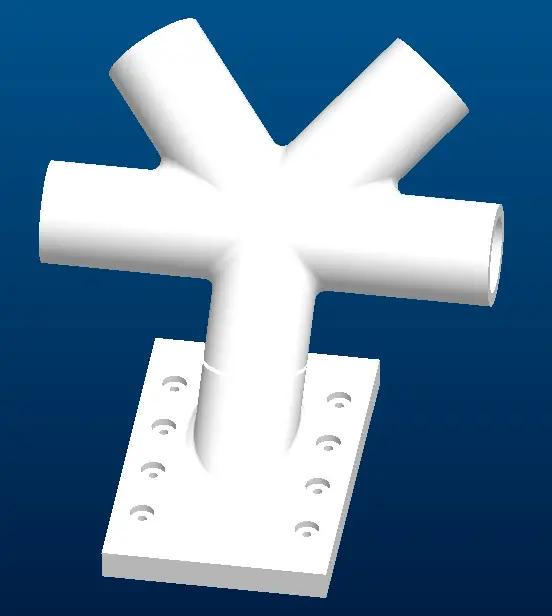

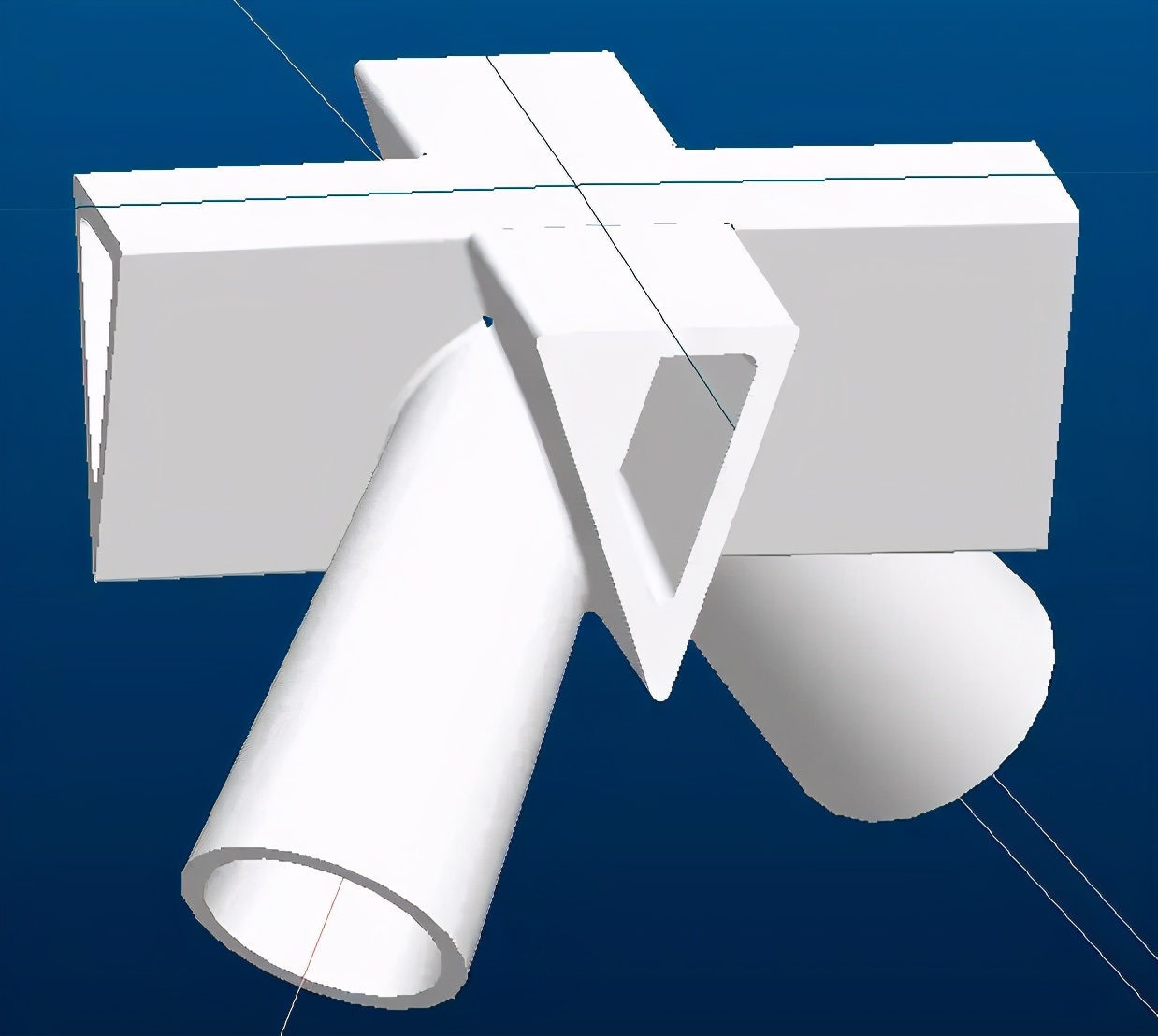

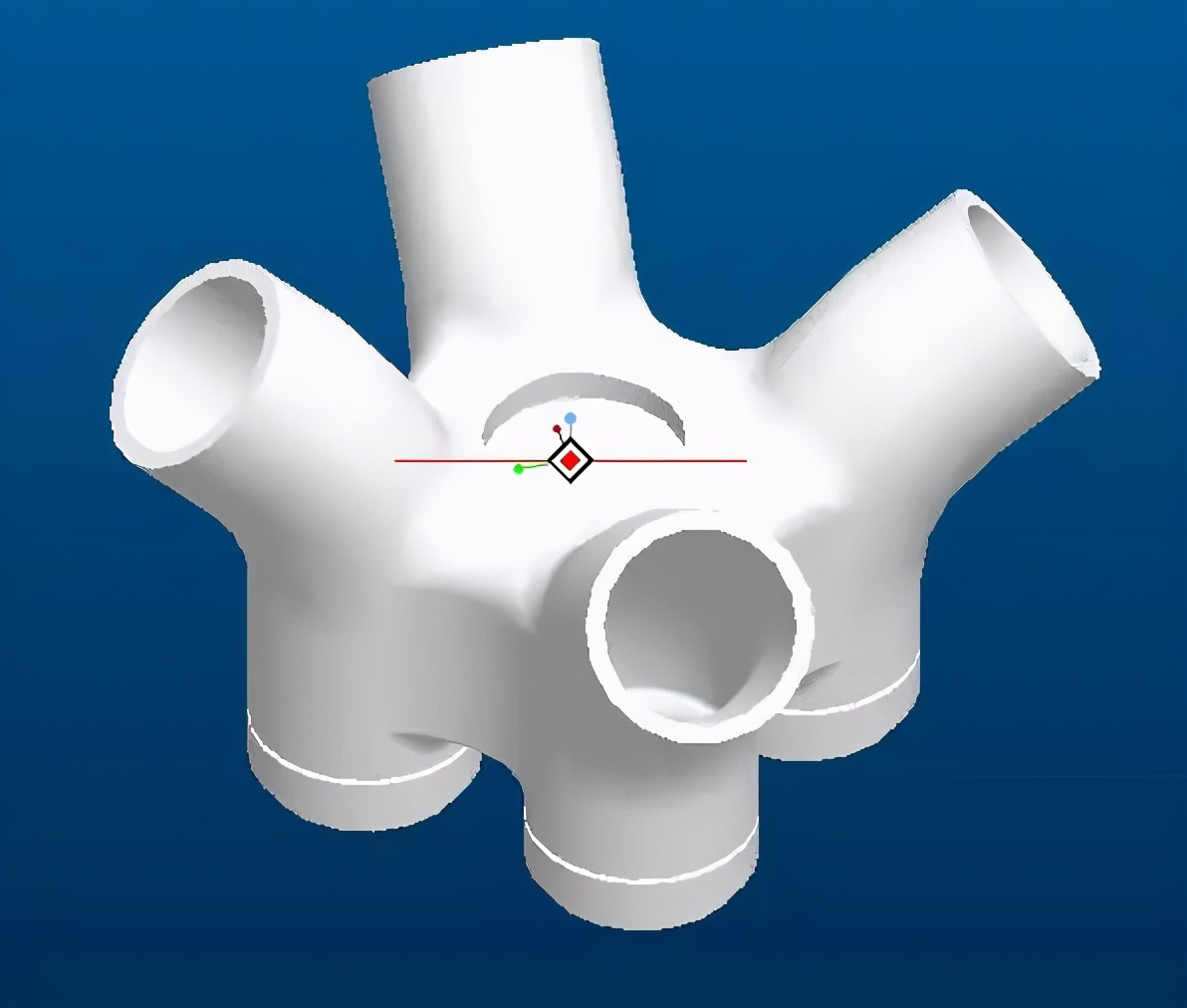

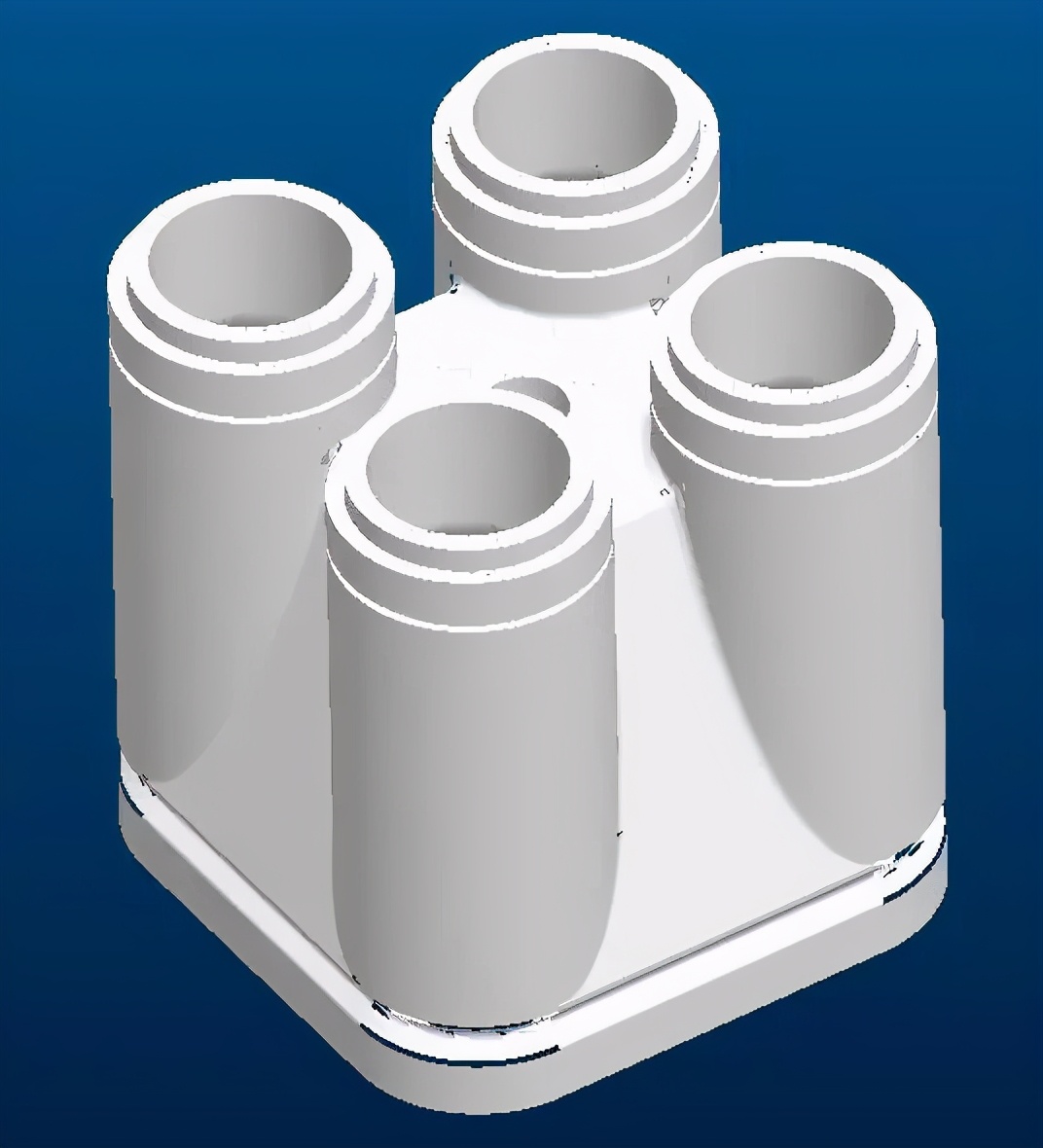

【建模】选用基于特征的参数化几何建模软件Pro/E建立铸钢节点三维模型。还好是参数化软件，建筑师的几次修改都没让我们花太多的精力在模型雕琢上。

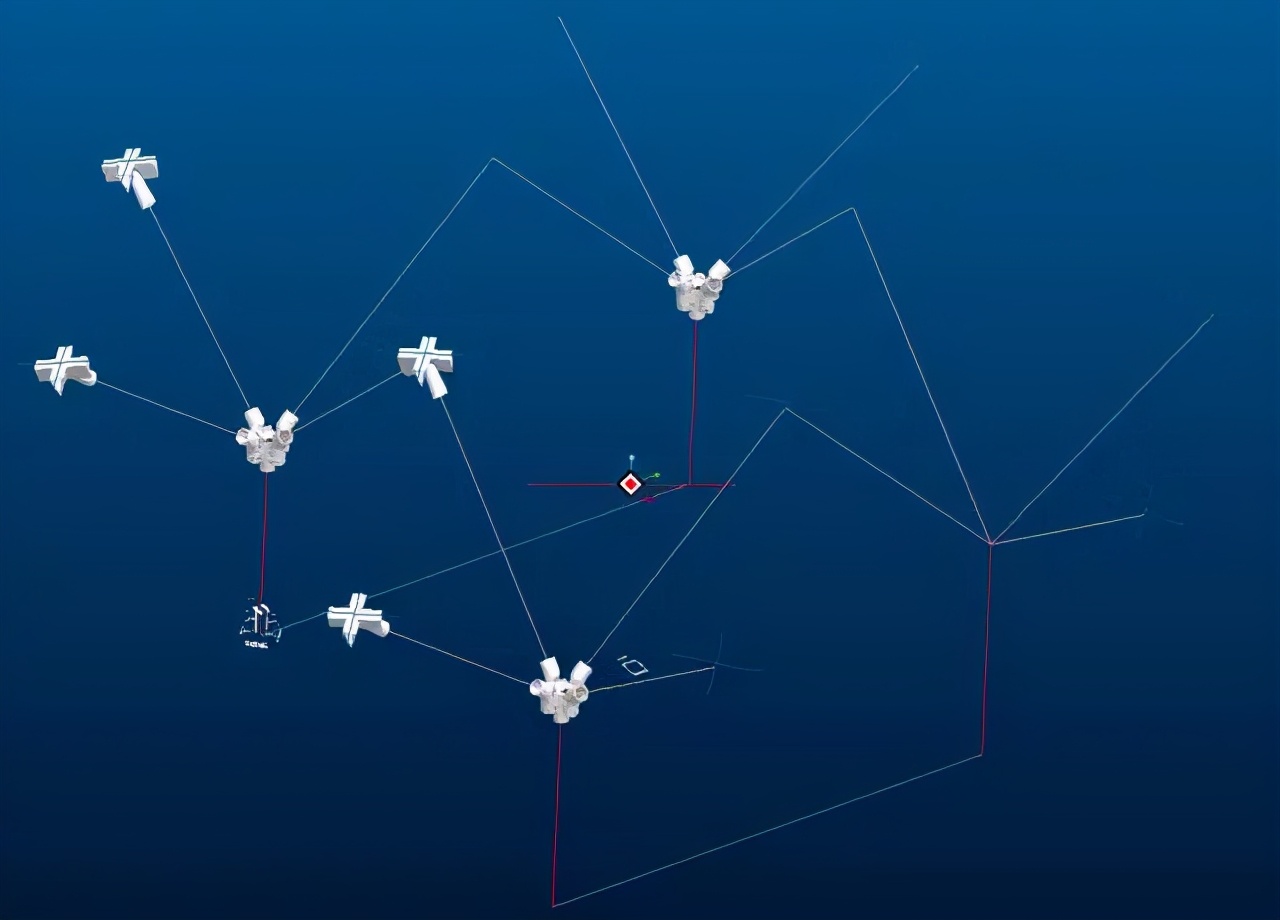

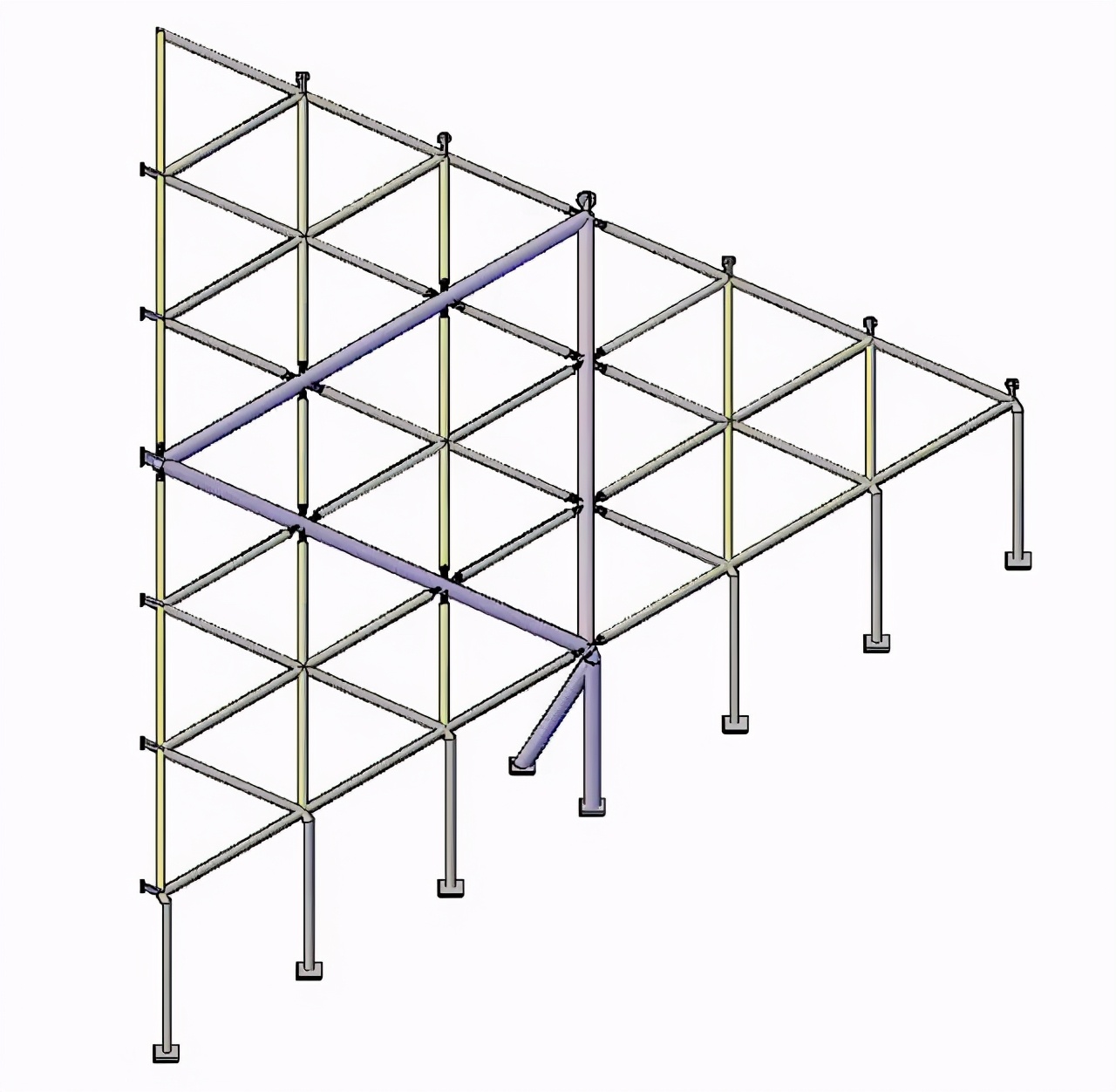

为了考虑起拱及定位，我们将整个模型建入Pro/E，然后对节点处进行细化。这些白色的节点是不是有些萌？
图4
图5
图6
图7
图8
图9

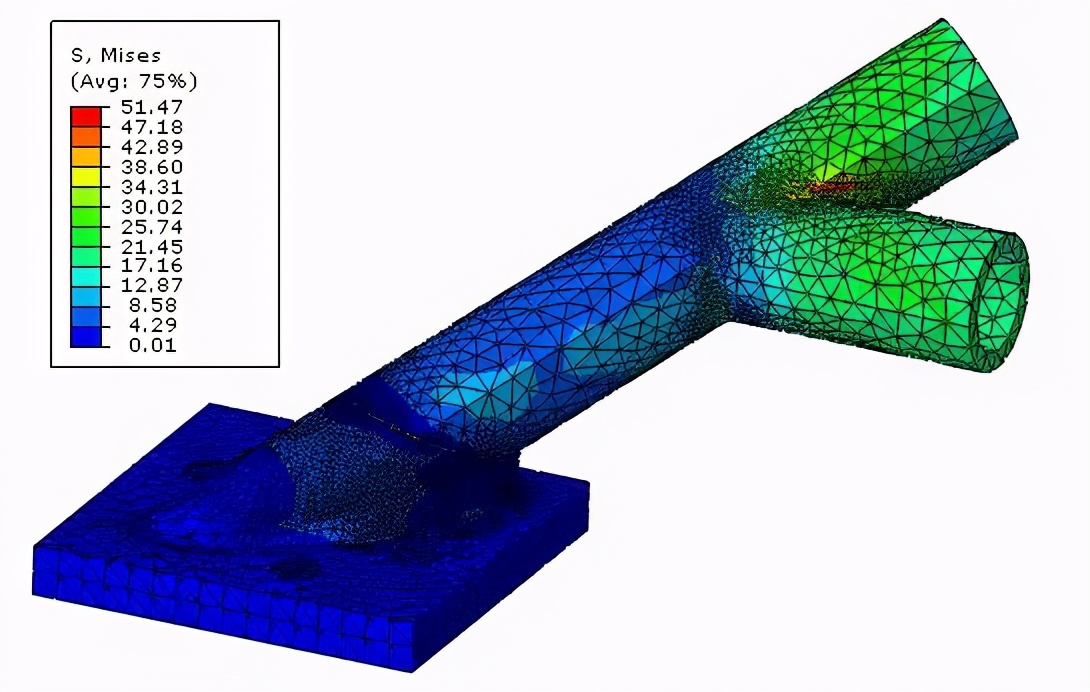

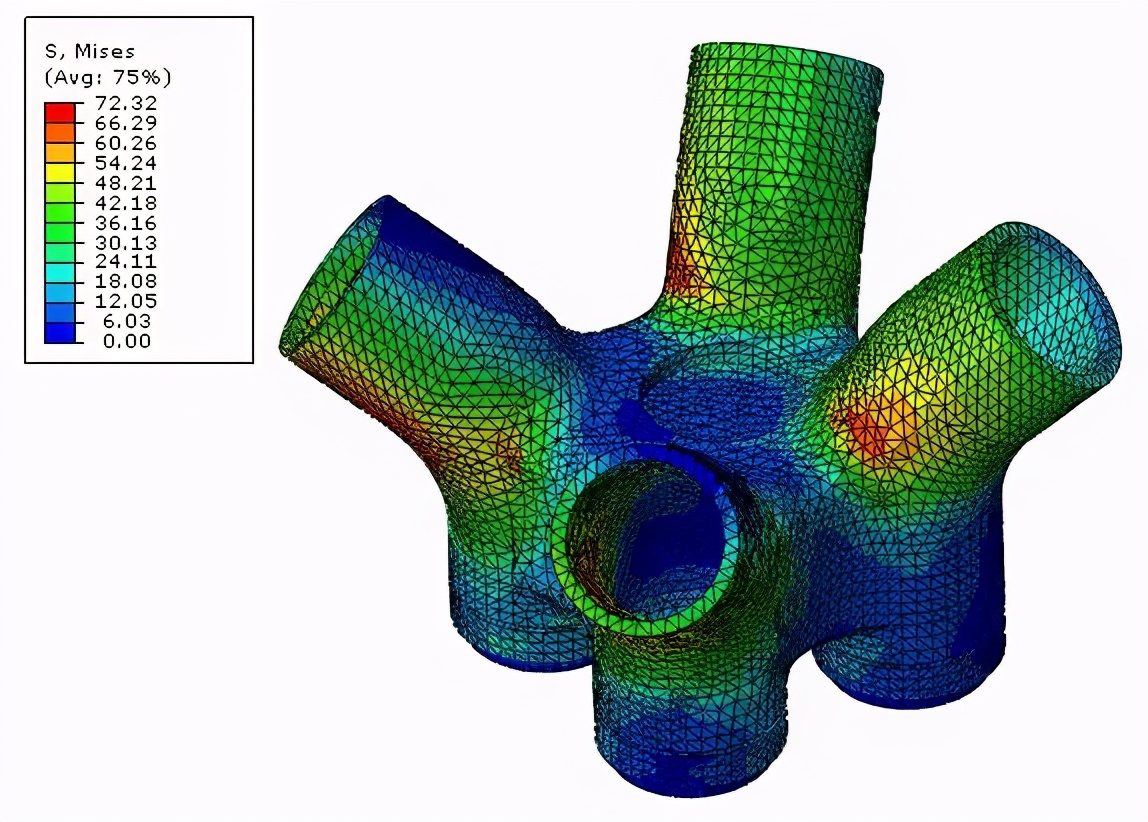

【结构分析】本次分析的非线性问题算是全了：材料非线性、边界（接触）非线性（铰节点）、几何非线性。分析软件采用了Abaqus，数值模拟计算结果如下：
图10
图11
【小结】铸钢节点为建筑师提供了一种几何优美的做法，外形可以自由曲线天马行空，推荐精品工程使用！
