玻璃胶是将各种玻璃与其它基材进行粘接和密封的材料。主要分两大类:硅酮胶和聚氨酯胶(PU)。硅酮结构密封胶--就是我们通常说的玻璃胶，又分酸性和中性两种(中性胶又分为:石材密封胶、防霉密封胶、防火密封胶、管道密封胶等。
高性能硅酮结构胶是一种中性固化、专为建筑幕墙中的结构粘结装配而设计的结构胶。可在很宽的气温条件下轻易地挤出使用，依靠空气中的水分固化成优异、耐用的高模量、高弹性的硅酮橡胶。
一、玻璃胶/硅酮结构密封胶标准
GB/T 528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB 16776-2005建筑用硅酮结构密封胶
二、玻璃胶/硅酮结构密封胶专业术语：
1.拉伸应力：
试样在拉伸时产生的应力，其值为所施加的力与试样的原始截面积之比。
2.伸长率：
皿引起试样形变，其值称为伸长率，用伸长增量与原长之比的百分数表示。
3.拉伸强度 ：
试样拉伸至断裂过程的最大拉伸应力
4.断裂拉伸强度：
拉伸试样在断裂时刻所记录的拉伸应力
5.扯断伸长率：
试样在拉断时的伸长率
6.定应力伸长率：
试样在给定拉伸应力下的伸长率。
7. 定伸应力：
拉伸试样时，其标距达到规定伸长时的拉伸应力。
8. 屈服点拉伸应力：
应力-应变曲线上出现应变进一步增加而应力不增加的第一个点对应的应力即为屈服点拉伸应力。 该点可以是拐点，也可以是极大值点。
9. 屈服点伸长率：
应力-应变曲线上出现应变进一步增加而应力不增加的第一个点对应的拉伸应变。

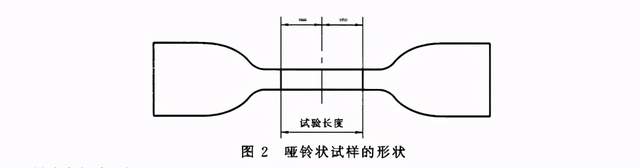

10.哑铃状试样试验长度：
哑铃状试样的狭窄部分长度范围内，通常用于测量伸长率的两标线间的初始距离。
三、玻璃胶/硅酮结构密封胶拉伸试验步骤
1.哑铃状试样
将试样匀称地置于上、下夹持器上，使拉力均匀分布到横截面上。根据试验需要，可安装一个变形测 定装置，开动试验机，在整个试验过程中，连续监测试验长度和力的变化，按试验项目的要求进行记录和 计算并精确到±2%。
对于1型和2型试样，夹持器移动速度应为500 mm/min士50mm/min；对于3型和4型试样，速度 应为 200 mm/min+20 mm/min。
如果试样在狭小平行部分之外发生断裂，则该试验结果应予以舍弃，并应另取一试样重复试验』 扯断永久变形的测量与计算见附录B（标准的附录）。
2..环状试样
将试样以最小的张力置于两个滑轮上。开动试验机，在整个试验过程中，连续监测两滑轮之间距离 和力值的变化。按试验项目的要求进行记录和计算，精确到±2%。
对于A型试样，可动滑轮的移动速度应为500 mm/min+ 50 mm/min；对于B型试样，速度应为 100 mm/min+10 mm/min。

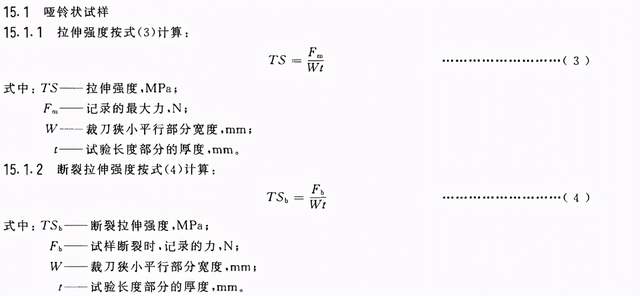

四、玻璃胶/硅酮结构密封胶拉伸实验结果的计算
五、玻璃胶/硅酮结构密封胶粘接性试验方法
1. 用清洁剂清洗基材表面，用洁净的布擦干。是否使用底涂应按供方要求。
2. 按GB/T1347718-2003中7.1～7.5制备试件，按该标准7.6规定的方法操作后立即复涂层1.5mm厚的试验样品。试件按以下条件养护:双组分样品在标准条件下养护14d;单组分样品在标准条件下养护21d。
3.养护后的试件按GB/T13477.18-2003中7.7条切割试料带并浸入B.4.4水中处理7d，从水中取出试件后10min内按该标准第8章进行剥离试验。剥离粘结破坏面积按6.8.3测量，以剥离长度试料带宽度为基础面积，计算粘结破坏面积的百分率及算术平均值(％)。
六、硅酮结构密封胶的模量
最低模量
硅酮结构胶允许的最低模量(最软和最大允许柔性)基于这样一个前提，即该密封胶具有的刚度应足以支撑面板不产生过度的位移。其极限状态是当该密封胶厚度方向被负风压产生的应力(向外拉)，或者施加其他侧向荷载的应力直至达到其设计荷载且均等施加应力时，其最大延伸不超出设计几何形状的实用极限(如面板定位块的支承范围)。
最高模量
最高容许模量(最大刚硬性或允许的最小柔性)是要求该硅酮结构胶的接缝必须具有足够的柔度， 以适应面板和该支承构架之间的风压变形或温度变化引起的位移，保证切变应力不超过设计值。
在结构系统中硅酮结构胶将玻璃及其他材料同金属框架粘结在一起，向装配体系结构传递玻 璃材料所受的载荷，并适应玻璃材料和支持框架之间预计发生的位移。在规定的应用条件下选材料时， 设计人员选择的硅酮结构胶应具有承受施加载荷所必须的强度和适应各种位移所必须的柔性。
七、玻璃密封胶力学实验设备
我们推荐使用1000N，也就是1吨左右的胶黏剂材料力学强度拉力机。一般地，胶黏剂材料力学强度拉力机的准确度不得低于1%。拉力机的量程，从传感器角度而言，在 1~100% 的范围内的范围内可满足可满足0.5% 的要求。试样在试验力的作用下，平缓地进行弯曲，拉力机平台上升速度应不大于60mm/min.
八、玻璃密封胶用材料拉力机配套夹具

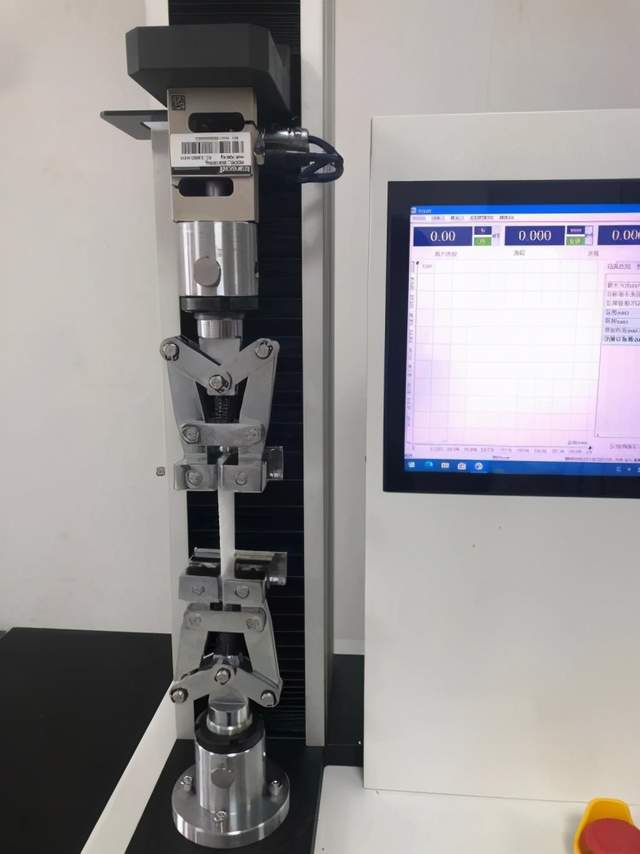

用于夹持试样的夹具与材料拉力机相连，使试样的长轴与通过夹具中心线的拉力方向重合，例如可通过夹具上的对中销来达到。应尽可能防止被夹持试样相对于夹具滑动，最好使用这种类型夹具；当加到试样上的拉力增加时，能保持或增加对试样的夹持力，且不会在夹具处引起试样过早破坏。
