在家用投影上,有一个非常重要的功能就是梯形校正,管他是手动的也好,自动的也好,总之都会带上这个功能。其实小白可能根本不知道,什么是梯形校正,为什么要梯形校正。同理,对焦这个东西,也不管它是手动还是自动,总之肯定都是需要的。今天小编就给大家详细讲一下,梯形校正和对焦到底是什么东西,为什么那么重要。
梯形校正
正投
这两个问题我觉得得一起讲,首先什么是梯形校正呢?投影仪正对墙面时投出来的画面是一个长方形,这个肯定大家都没有疑问,投影仪嘛,总不能投出来一个三角形的东西对不对。
上下倾斜
当投影仪斜上方投射的时候,画面就产生了变化,这个可能需要一点点空间想象。投影的画面会变成上下宽度不一致的梯形,因为光总是沿着直线传播的。同理,如果投影仪向左右倾斜,也会得到左右不一样边长的梯形。这个时候就需要我们进行梯形校正了,梯形校正的作用就是把这个梯形变成正方形。
至于是怎么做到的,我接下来的描述会尽量尝试具象化这个过程。由于非正投的画面都变成了梯形,那么我们只需要调整到对面的两个边一样长就可以了。梯形校正做的就是这样的工作,通过对画面四个点位置的重新计算,能够在侧投的情况下也保持方正的画面。值得一提的是,这不是通过硬件改变位置实现的,而是通过计算得出的一个图像,刚好能在这个角度上在投影平面上投出长方形的画面。所以原始画面是依旧存在的,这也就是梯形校正后在较暗的环境下可以看到画面边缘有一圈白光的原因。
对焦

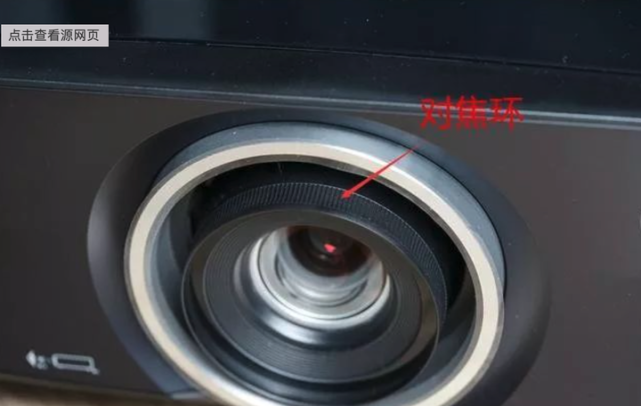

这个应该算相对比较好理解的一点,投影仪在投射不同大小的画面时,需要的焦距是不同的。如果不改变焦距直接挪位置来改变画面大小,那画面就是糊的,需要重新对焦来解决问题。传统投影仪上镜头处常常有两个圆环,一个就是负责调节画面大小,另一个就是拿来对焦的。但是需要手动,总的来说还是比较麻烦,每次挪动一下位置或者改变一下画面大小就需要手动一次。

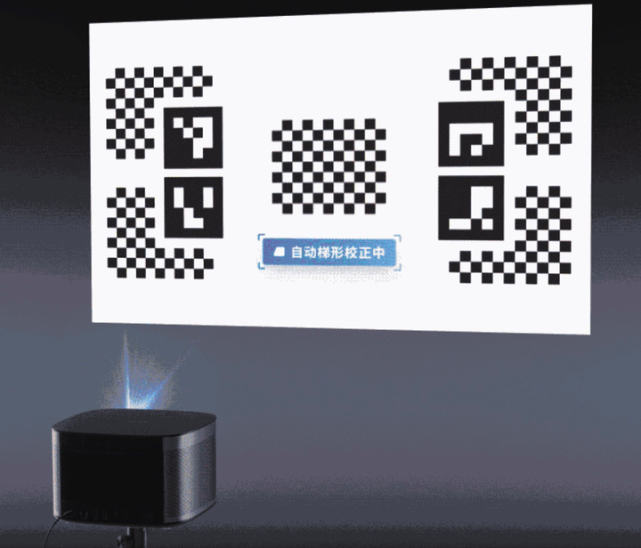

自动对焦则是在手动的基础上做出了一些改变,首先对焦的方式从手动拨动滚轮,改成了电机驱动。然后为了实现自动对焦,引入了对焦图。对焦图是一幅有多个标准图形的图片,一般来说是在四个角和中间位置有图案。在对焦时通过投影仪前方的CMOS捕捉画面,来确定画面是否清晰,如果不清晰则电动调节对焦到清晰状态,算是初步实现了自动对焦这一功能。
