“老师，我明明背熟了公式，为什么摩擦力题目总出错？”
这是无数初中生的困惑。今天，我们就以三道典型物理题为例，揭开图像分析的核心秘密。你会发现，看懂图像的运动语言，比死记公式重要百倍！
一、图像中的“运动密码”：状态决定受力

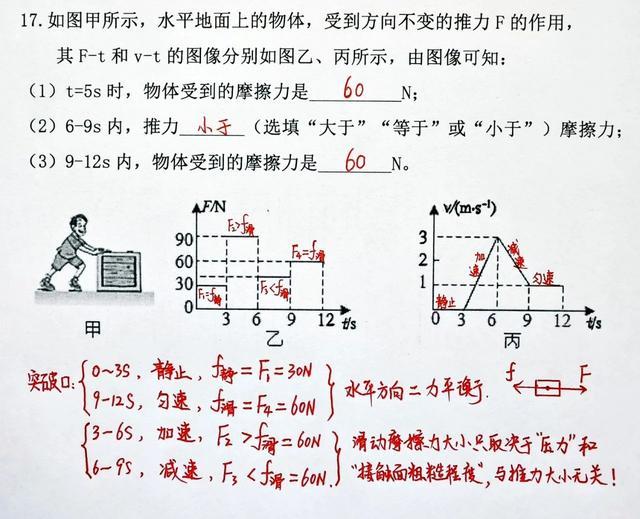

题1（F-t图与v-t图综合）
物体受推力F作用，F-t图（乙图）和v-t图（丙图）如下：
0-3秒：速度为零（静止）→ 推力F₁=30N = 静摩擦力
3-6秒：速度从0增至3m/s（加速）→ 推力F₂ > 最大静摩擦力（滑动摩擦力）
6-9秒：速度从3m/s降至0（减速）→ 推力F₃ < 滑动摩擦力
9-12秒：速度保持3m/s（匀速）→ 推力F₄=60N = 滑动摩擦力
解题关键点：
锁定匀速段（9-12秒）： 匀速运动时物体受力平衡。推力F₄=60N，此时滑动摩擦力 = 推力 = 60N。
滑动摩擦力的“顽固性”： 滑动摩擦力大小仅由压力大小和接触面粗糙程度决定。只要物体在滑动且这两者不变，摩擦力大小就固定。
破解各时刻：
t=5s（在3-6s加速段）： 物体在滑动，摩擦力已是滑动摩擦力=60N。
6-9s（减速段）： 物体仍在滑动，摩擦力仍是60N。速度减小说明合力向后，即推力F₃ < 摩擦力(60N)。
9-12s（匀速段）： 推力F₄ = 摩擦力 = 60N。
误区警示： 千万别认为减速时摩擦力会变小！减速是因为推力小于摩擦力，摩擦力本身不变。

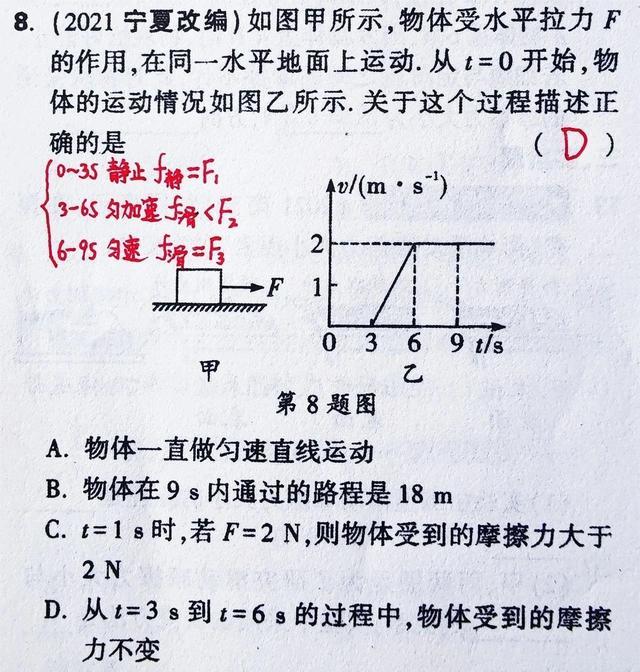

题2（运动描述与选项判断）
物体受拉力F作用，运动情况描述如下：
0-3s：静止 → 拉力F₁ = 静摩擦力
3-6s：匀加速 → 拉力F₂ > 滑动摩擦力
6-9s：匀速 → 拉力F₃ = 滑动摩擦力
选项剖析：
A. 物体一直匀速？ 错！经历了静止、加速、匀速。
B. 9s内路程18m？ 图中无路程信息，无法直接判断。
C. t=1s时，若F=2N，则f>2N？ t=1s在0-3s静止段。静止时，静摩擦力始终等于拉力。此时拉力F=2N，静摩擦力f也必为2N。选项说“大于”错误。
D. t=3s到t=6s（加速段），摩擦力不变？ 正确！此阶段物体已开始滑动，滑动摩擦力大小恒定，只取决于压力和接触面。

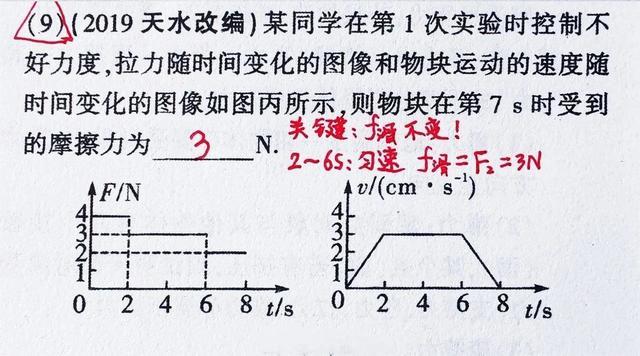

题3（F-t图与v-t图结合）
图像显示：
0-2s：速度为零（静止）→ 拉力F₁从0增大至3N。
2-6s：速度保持一定（匀速）→ 拉力F₂=3N = 滑动摩擦力。
6s后：拉力F₃变小（具体值图未显），速度开始下降（减速）→ 拉力F₃ < 滑动摩擦力。
求t=7s时的摩擦力：
t=7s处于6s后的减速阶段。关键点：物体仍在向前滑动！ 只要在滑动，且压力、接触面不变，滑动摩擦力大小就与匀速时相同。匀速段(2-6s)时F₂=3N=f，故t=7s时摩擦力仍为3N。
核心结论：滑动摩擦力大小恒定，与物体速度大小、是否匀速无关！
二、图像题的通用破题法则
识别运动状态： 紧盯v-t图或运动描述，判断每一刻物体是静止、匀速、加速还是减速。这是解题根基。
关联受力关系：
静止或匀速： 合力为零。推力/拉力 = 摩擦力。
加速： 合力向前。推力/拉力 > 摩擦力。
减速： 合力向后。推力/拉力 < 摩擦力。
锁定滑动摩擦力： 一旦物体开始滑动（无论匀速、加速、减速），只要压力和接触面不变，滑动摩擦力大小立即固定不变。这个值通常在匀速段求出。
警惕“静”“动”转换点： 物体从静止到滑动瞬间，摩擦力从静摩擦力突变为滑动摩擦力（通常滑动摩擦力小于最大静摩擦力）。
＞＞ 栽坑重灾区警示：
减速≠摩擦力变小！ 减速是推力小于摩擦力的结果，摩擦力本身不变。
滑动中摩擦力恒定！ 只要在滑动，无论加速、匀速、减速，摩擦力大小都一样。
静止时摩擦力可变！ 静摩擦力会随外力增大而增大，直至达到最大静摩擦力。
三、从错题到逆袭：你的“物理财富密码”
这三道题，表面考摩擦力，实则考察对运动与受力关系的深刻理解及图像信息的精准提取能力。许多同学失分，本质在于：
机械记忆公式：忽略了对物理过程（状态变化）的动态分析。
图像阅读能力弱：无法将F-t图、v-t图与物体的实际运动、受力状态一一对应。
概念理解模糊：对静摩擦力和滑动摩擦力的区别、滑动摩擦力大小决定因素理解不透。
如何把“错题”变成“黄金题”？
深挖错误根源： 错题后别只记答案，要问自己：我错在混淆概念（如静/滑动摩擦）？误判运动状态？还是没抓住图像关键点？如题1中6-9s减速段的摩擦力判断就是典型深坑。
建立“状态-受力”模型： 针对错题，清晰地画出物体在不同时间段（静止、加速、匀速、减速）的受力示意图，明确合力方向与运动状态变化的因果关系。把抽象图像转化为具体场景。
提炼核心结论： 从错题中总结普适规律。如本题核心结论：“物体一旦滑动，摩擦力大小即固定，由匀速段确定，且减速时该摩擦力大于推力”。这比背公式更有效。
归类强化： 将同类错题（如涉及v-t图、F-t图分析的摩擦力问题）整理在一起。反复对比练习，固化正确的分析路径。
物理高手与普通生的差距，往往不在于刷题量，而在于对错题的挖掘深度。每一道深入分析的错题，都是你构建物理思维大厦的一块坚实砖石。
