9月15日消息，联发科正式发布全新一代旗舰移动处理器天玑9600 Pro，这也是品牌首款基于台积电2nm先进制程打造的移动端旗舰SoC，标志着联发科正式迈入2nm旗舰芯片赛道。依托制程革新、架构重构与全场景算力优化，这款全新旗舰芯在性能释放、功耗控制、端侧AI能力上实现全方位突破，为下半年安卓旗舰手机奠定全新硬件基准。
图片来源发布会现场拍摄下同

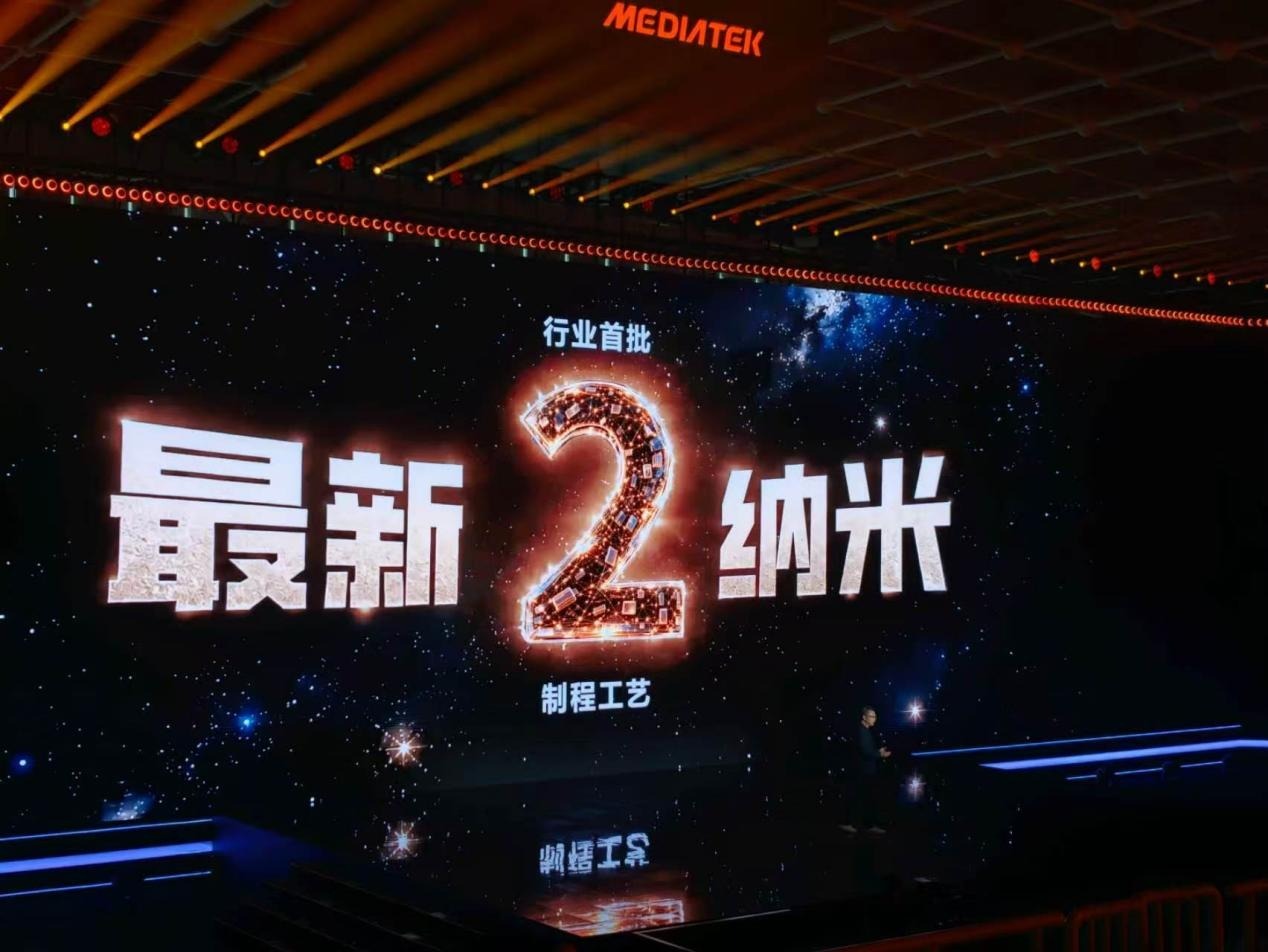

制程工艺是天玑9600 Pro的核心升级亮点之一。该芯片采用台积电最新2nm制程工艺，通过DTCO设计工艺协同优化技术，实现工艺与芯片架构的深度适配，晶体管密度大幅提升。相较前代3nm制程产品，全新2nm工艺在提升算力上限的同时，进一步压缩功耗冗余，实现性能与能效的双向跃升，补齐了高端旗舰芯片长期存在的高性能高功耗短板。
核心架构层面

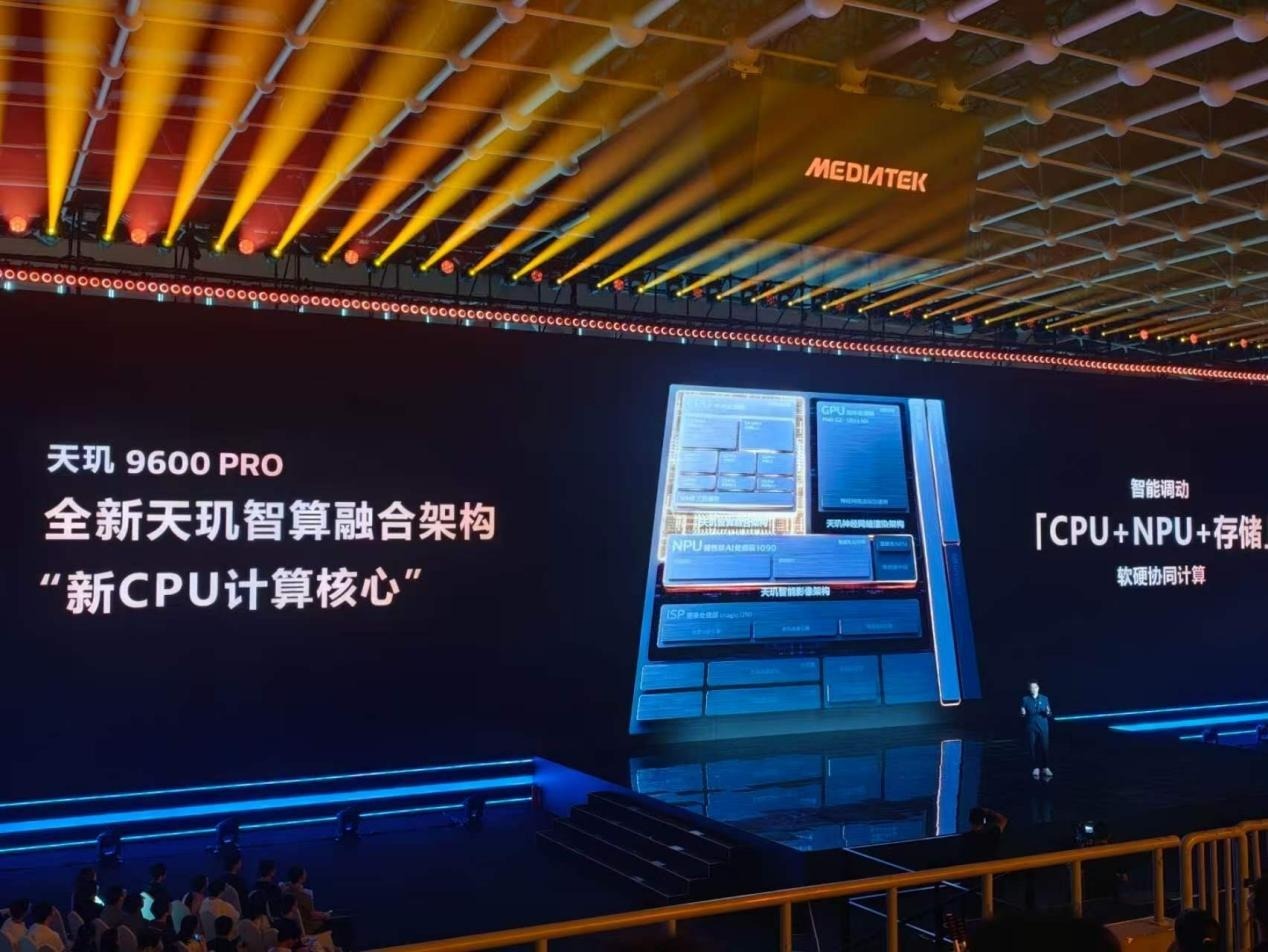

天玑9600 Pro采用激进的2+3+3全大核CPU架构设计，算力分配更加均衡高效。具体规格为两颗4.55GHz C2-Ultra超大核、三颗4.35GHz C2-Pro高性能大核以及三颗3.1GHz C2-Pro能效中核，搭配34.5MB超大L2+L3系统缓存，大幅提升多任务处理、大型应用加载以及游戏场景的运行流畅度。
存储规格上
芯片率先搭载LPDDR6内存与UFS 5.0闪存组合，内存带宽、闪存读写速度迎来大幅升级，为旗舰手机的高速读写、大型游戏安装、高清素材传输提供硬件支撑。
迭代革新

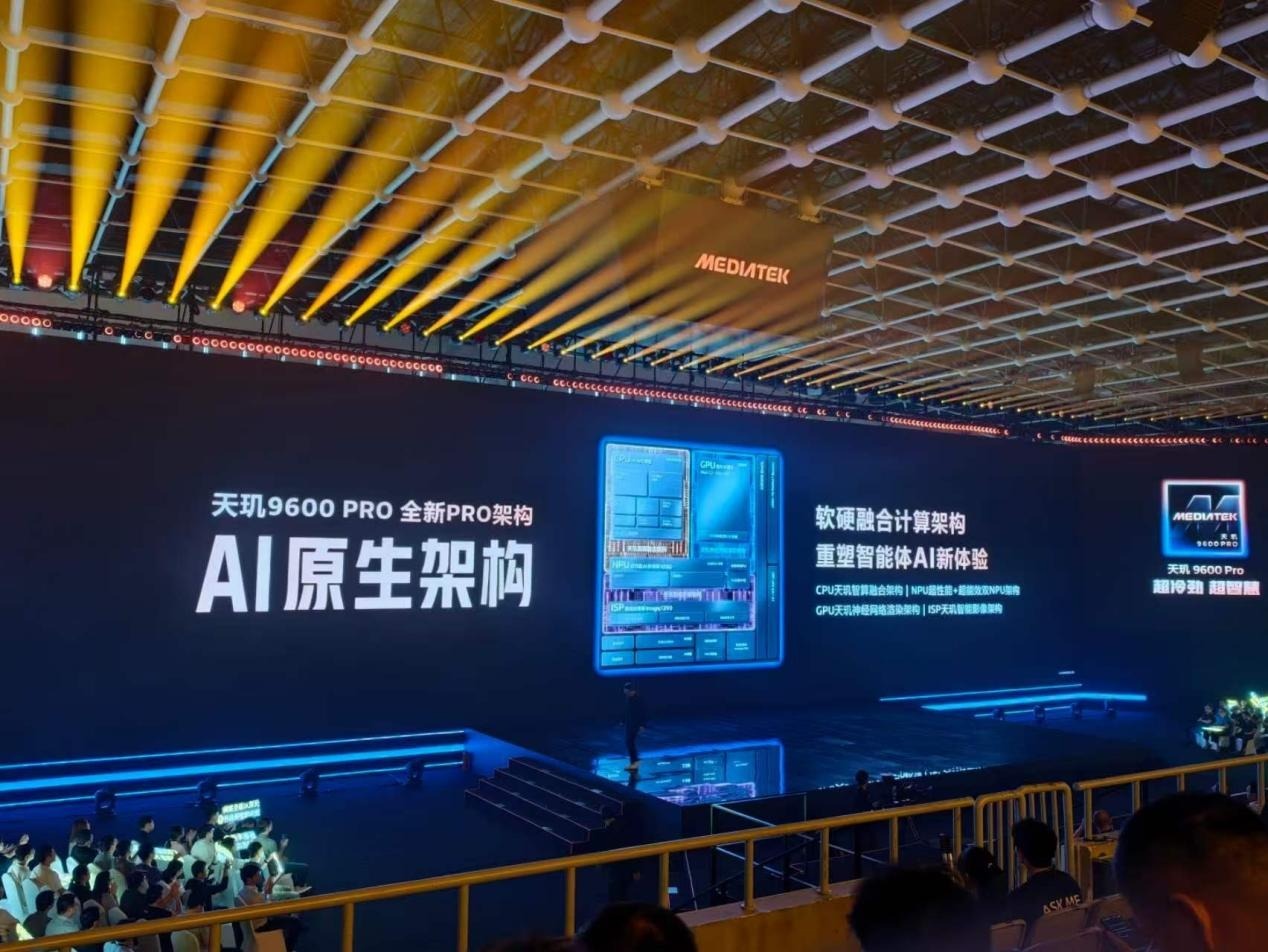

天玑9600 Pro搭载的全新AI原生架构，彻底重构移动端智算体验。芯片采用双NPU异构AI方案，搭载超性能NPU 1090与第二代超能效NPU，分工覆盖全场景AI需求。高性能NPU负责30B参数端侧大模型推理、高清影像AI优化、游戏AI渲染等高负载运算，超能效NPU则承担全天候环境感知、智能体常驻后台、轻量AI交互等低负载任务，实现AI功能全天候在线。能效数据表现尤为亮眼。
相较天玑9500，新机超大核功耗降低37%，多核功耗降幅高达61%，轻载AI任务功耗同步下降40%，端侧AI词元生成效率提升55%，真正实现高强度AI运算低功耗运行。

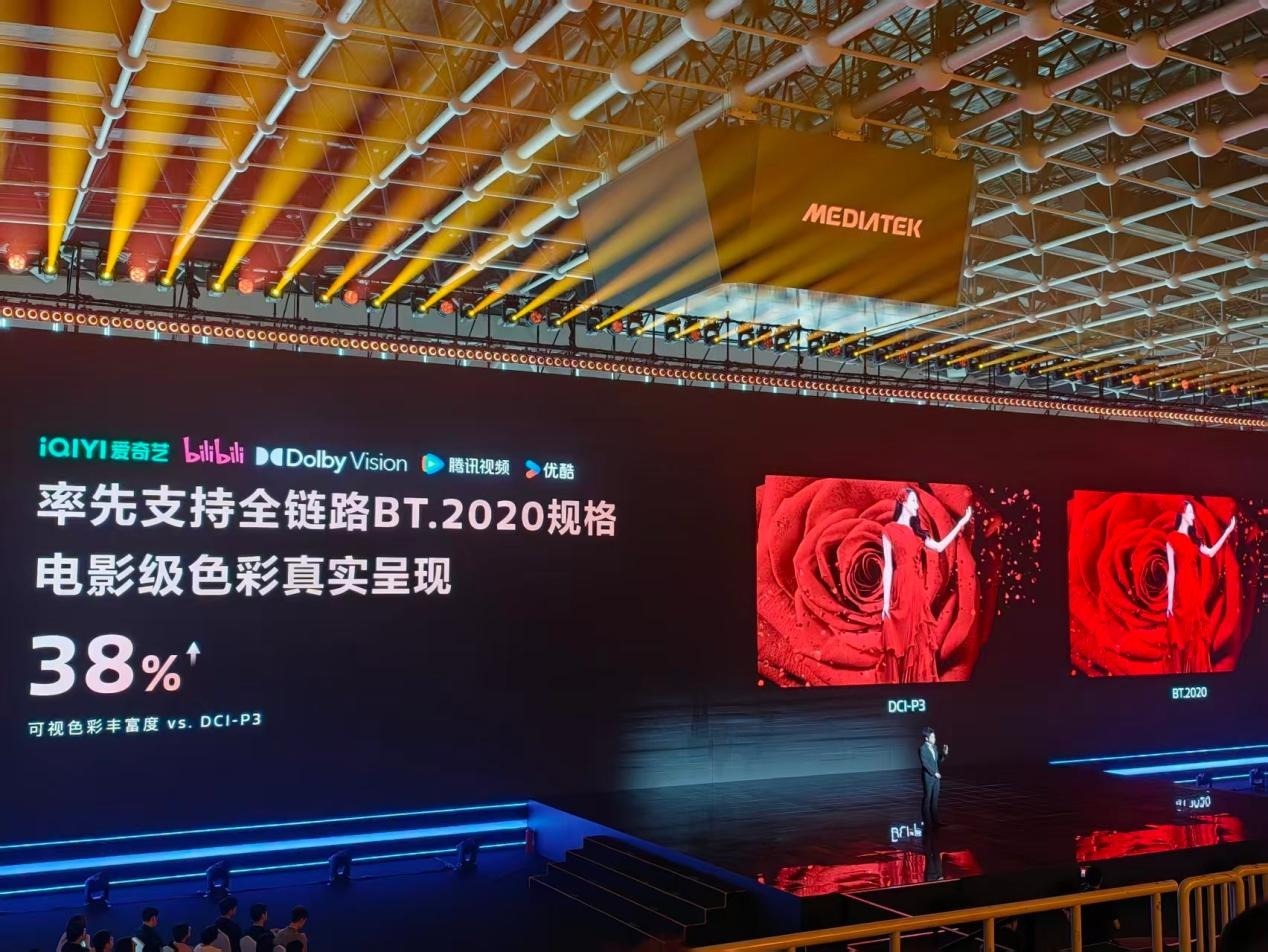

图形与影像性能方面
天玑9600 Pro集成全新G2 Ultra NX MC12图形核心，原生支持硬件级光线追踪、AI智能渲染与动态插帧技术，不仅能流畅运行高画质光追手游，实现主机级游戏画面质感，还支持4K 120fps超高规格视频录制。
同时芯片搭载神经着色器调度器，可智能协调GPU与NPU算力分配，结合Arm SME2硬件加速模块，大幅优化图像矩阵运算效率，让视频一键高光、实时画面增强、语义分割等影像功能响应更快、效果更精准。
安全与续航调度层面

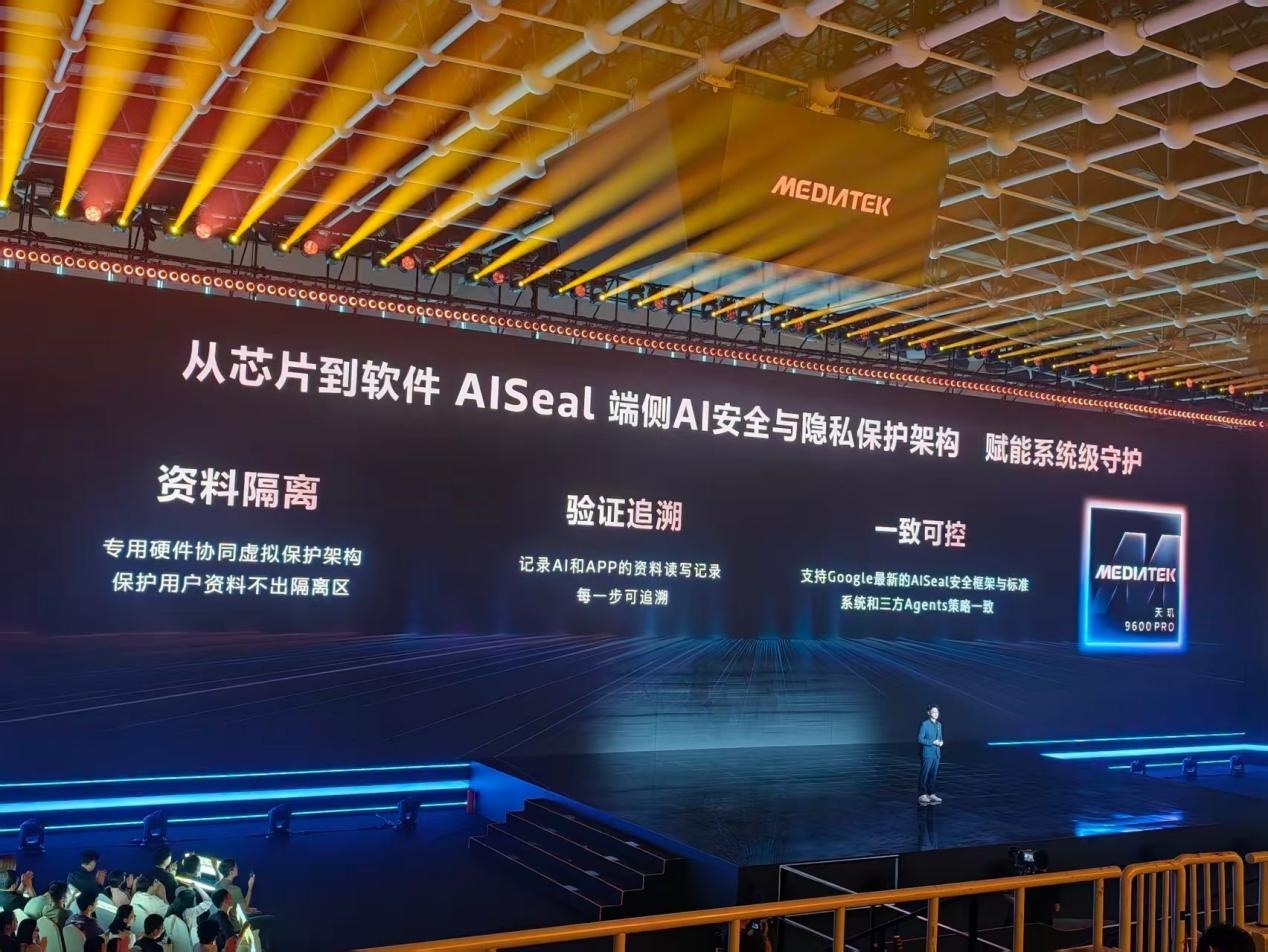

天玑9600 Pro内置AISeal硬件安全架构，实现端侧AI数据硬件级隔离保护，杜绝数据泄露风险，保障用户隐私安全。
全新升级的微秒级动态电源调度系统，模块开关响应速度大幅提升，可根据应用场景实时精准调配算力与功耗，进一步提升整机续航稳定性。
随着天玑9600 Pro正式官宣，首批商用终端机型同步落地，OPPO Find X10 Pro Max、vivo X500 Pro系列确认首发搭载这款2nm旗舰芯片。作为安卓阵营首批2nm量产旗舰SoC，天玑9600 Pro凭借极致的能效比、全能的算力表现、领先的端侧AI能力，不仅刷新了联发科旗舰芯片的综合实力上限，也将推动2nm旗舰手机市场竞争全面升级，为消费者带来性能、AI、游戏、影像全方位升级的旗舰体验。
编辑点评：天玑9600 Pro迈入2nm时代，2+3+3全大核架构搭配双NPU，在性能释放、功耗控制、端侧AI上完成全面进化。微秒级电源调度、硬件光追加持，解决旗舰芯片高性能伴随高功耗的老痛点。作为安卓首批2nm SoC，它将直接拉高下半年旗舰手机的硬件竞争门槛。
